1 - Versuche mit Leuchtdioden (LED)

Kontrollleuchten finden sich heute auf so vielen Geräten des täglichen Bedarfs, dass wir sie wahrscheinlich gar nicht mehr bewusst wahrnehmen. Allein ein Drucker verfügt über mehr als drei Kontrollleuchten, die anzeigen, ob und wenn ja wie der Drucker arbeitet. Erscheint die Farbe rot, weiß man, ohne dass irgendeine weitere Information notwendig ist, dass irgendetwas mit dem Gerät nicht stimmt.

Weitere Beispiele lassen sich überall finden. Finde selbst Beispiele dafür, wo Kontrollleuchten eingesetzt werden.

Eine Kontrollleuchte ein- und auszuschalten ist recht einfach. Man muss sie nur von der Energiequelle trennen und sie geht aus; verbindet man sie wieder mit einer Energiequelle leuchtet sie. Ein gutes Beispiel ist die grüne Statusanzeige auf dem Board of Education. Sobald das Board eingeschaltet wird, leuchtet sie auf und erlischt mit dem Ausschalten.



Eine Leuchtdiode (LED) einschalten

Als Kontrollleuchten werden sehr häufig sogenannte LEDs (light-emitting-diode) eingesetzt. Wir werden einen ersten Schaltkreis mit einer LED aufbauen; verbindet man ihn mit einer BASIC Stamp und programmiert den Kontroller so, dass er die Energiezufuhr an die LED ein- bzw. ausschaltet, dann ist das sicherlich einfacher, als eine Drahtverbindung jedesmal zu lösen und wieder zusammen-zustecken oder einen Schalter mit der Hand zu betätigen.

In Lektion 1 lernst du

  • mit einem Steckbrett umzugehen.
  • was eine LED ist und wie sie beschaltet wird.
  • was eine Kathode und eine Anode ist.
  • was Durchlass- und Sperrrichtung bei einer Diode bedeuten.
  • etwas über Kohleschichtwiderstände und ihren Farbcode.
  • einen einfachen Schaltplan zu lesen.
  • die technische und physikalische Stromrichtung auseinanderzuhalten.
  • eine Schaltung mit einer oder mehreren LEDs nach Schaltplan aufzubauen.
  • eine DUO-LED zu beschalten.
  • die Befehle LOW und HIGH kennen.
  • die Schleife DO .. LOOP kennen und anzuwenden.
  • die Zählschleife FOR ... TO ... NEXT kennen und anzuwenden.
  • den Befehl pause kennen und anzuwenden.

2 - Eine LED-Schaltung aufbauen und testen

Elektronische Bauteile sollte man immer auf Funktionstüchtigkeit testen, bevor man sie in eine Schaltung einbaut - das spart Ärger und Frust. Wir werden dies in der ersten Übung am Beispiel von zwei unterschiedlichen LED Schaltungen kennenlernen.

  • In einer Prüfschaltung wird eine LED zum Leuchten gebracht.
  • In einer zweiten Prüfschaltung wird eine LED so beschaltet, dass sie nicht leuchtet.

Erst nach diesen beiden einleitenden Übungen werden die Schaltkreise mit einer BASIC Stamp verbunden und über ein Programm so gesteuert, dass sie nach einem vorgegebenen Muster an- bzw. ausgeschaltet werden. Bevor wir soweit sind, schauen wir uns die benötigten elektronischen Bauteile an.



3 - Der Widerstand

Ein Widerstand ist ein elektronisches Bauteil, das hilft, den elektrischen Stromfluss in einer Schaltung zu begrenzen. Jeder Widerstand besitzt einen Wert, der ein Maß dafür ist, wie stark der Stromfluss begrenzt wird. Die Widerstandseinheit ist das Ohm und wird mit dem griechischen Buchstaben Omega abgekürzt. In dieser Lektion werden wir vornehmlich mit einem 470 Ohm Widerstand arbeiten. Die folgende Abbildung zeigt einen solchen Widerstand in zwei verschiedenen Darstellungsformen.

470 Ohm Kohleschichtwiderstand, 1/4 Watt





         Schaltzeichen eines Widerstandes; Widerstandswert: 470 Ohm

Ein Kohleschichtwiderstand besteht aus einem keramischen Körper, der farblich mit Ringen markiert ist und aus dem zwei Anschlussdrähte führen. Der keramische Körper ist verantwortlich für die Begrenzung des Stromflusses in einem Stromkreis.

Die Farbringe sind codierte oder verschlüsselte Zahlen. Gelesen werden sie immer von links nach rechts, wobei der Widerstand so gehalten werden muss, dass der Gold- oder Silberring rechts ist.

Ein 470 Ohm Widerstand wird durch die Farbringe gelb - violett - braun codiert. Der vierte Ring (meistens in gold oder silber) steht für die Genauigkeit des angegebenen Widerstandswertes oder den Toleranzwert. Gold entspricht einer maximalen Abweichung von 5% , Silber von 10% vom Nennwert. Wir werden uns um diesen vierten Ring nicht kümmern.

Wie man diesen etwas kryptischen Farbcode entschlüsselt, zeigt die folgende Tabelle:

Abb. 1.3 Farbcodierungen eines Kohleschichtwiderstands
Farbe Zahl
schwarz 0
braun 1
rot 2
orange 3
gelb 4
grün 5
blau 6
violett 7
grau 8
weiß 9
gold 5%
silber 10%

Ein Beispiel

Es wurde weiter oben behauptet, dass die Farbcodierung gelb-violett-braun einem Wert von 470 Ohm entspricht. Überprüfen wir das.

1. Zahl gelb         -> 4

2. Zahl violett      -> 7

3. Zahl braun        -> Anzahl Nullen 1



Setzen wir die Zahlen zusammen, 4 - 7 - 0, ergibt sich der bekannte Wert von 470.

Neben den Kohleschichtwiderständen gibt es auch Metallschichtwiderstände, Potentiometer und viele andere Bauformen von Widerständen, von denen wir einige in den folgenden Lektionen ansprechen werden.



4 - Die Leuchtdiode (LED)

Leuchtdioden werden in vielen Geräten verbaut. Sie finden sich in Handys, Autos, Glühbirnen, Fernsehern und vielen anderen Geräten des täglichen Gebrauchs und sie werden in den unterschiedlichsten Farben angeboten.

Eine LED verfügt über zwei Anschlüsse, die wir auch Elektroden nennen. Die längere Elektrode wird als Anode, die kürzere als Kathode bezeichnet. Eine besondere Eigenschaft jeder Diode ist, dass sie den elektrischen Strom nur in einer Richtung hindurchlässt. Sie wirkt also wie ein Ventil.

Am Bauteil kann man die Anode und Kathode durch die unterschiedlichen Längen der Elektroden auseinanderhalten. Der kürzeren Elektrode entspricht die Kathode, der längeren die Anode. Bei genauerem Hinsehen erkennt man auch, dass der runde Leuchtkörper der LED auf der Seite der kürzeren Elektrode (Kathode) abgeflacht ist. Damit gibt es zwei Möglichkeiten, Anode und Kathode einer LED zu bestimmen.



Im Schaltsymbol entspricht die Anode der Basis, die Kathode der Spitze des Dreiecks bzw. dem Querbalken.











               Bauteil: LED (light emitting diode)



Schaltsymbol: Leuchtdiode

5 - LED Schaltung auf dem Steckbrett testen

Material

1x BASIC Stamp Board of Education

1x 9V Batterieblock

1x LED

1x 470 W Widerstand (gelb, violett, braun)

1x micro-USB Verbindungskabel

Aufgabe

2.1

Baue die Schaltung nach Abbildung 1.4 auf und überprüfe die LED auf Funktionstüchtigkeit. Verbinde den Widerstand einmal mit einem Vdd- und in einem zweiten Versuch mit einem Vss-Anschluss. Notiere deine Beobachtungen.

Schaltskizze und Schaltungsaufbau























Abb. 1.4: Schaltungsaufbau auf dem Steckbrett mit einer in Durchlassrichtung gepolten LED. Courtesy of Parallax Inc.















Abb. 1.5: Schaltskizze einer in Durchlaßrichtung gepolten LED.

Meine Beobachtungen

Notiere deine Beobachtung und ergänze die Eintragungen.

1. Wird der Widerstand mit Vdd (Pluspol) verbunden, dann beobachte ich



______________________________________________________________



______________________________________________________________



oder ich kann sagen, wenn die Anode (das längere Beinchen der LED) mit dem Plus-Pol und die Kathode mit dem Minus-Pol der Energiequelle verbunden ist, dann



leuchtet die LED   o                           leuchtet die LED nicht   o



Kreuze die richtige Antwort an.

Meine Beobachtungen

2. Wird der Widerstand mit Vss (Minuspol) verbunden, dann beobachte ich:



______________________________________________________________



______________________________________________________________



oder ich kann sagen, wenn die Anode mit dem Minus-Pol und die Kathode mit dem Plus-Pol der Energiequelle verbunden ist, dann



leuchtet die LED   o                           leuchtet die LED nicht   o



Kreuze auch hier die richtige Antwort an.

Meine Beobachtungen

  • Eine LED leuchtet oder ist in Durchlassrichtung gepolt, wenn die Kathode mit dem ___________ - Pol

    und die Anode mit dem _____________ - Pol der Energiequelle verbunden ist.


  • Eine LED leuchtet nicht oder ist in Sperrrichtung gepolt, wenn die Kathode mit dem __________ - Pol

    und die Anode mit dem _____________ - Pol der Energiequelle verbunden ist.

Wie arbeitet die Testschaltung?



Die Anschlüsse Vdd und Vss sind in ihrer Wirkung vergleichbar mit den Anschlüssen einer Batterie. Dem Anschluss Vdd entspricht der + - Pol, Vss der - Pol einer Batterie (Abbildung 1.6). Zwischen beiden Polen herrscht ein gewisser Ladungsdruck, der die Elektronen in den Zuleitungen in eine bestimmte Bewegungsrichtung zwingt; die Elektronen bewegen sich vom Minus- zum Pluspol (physikalische Stromrichtung). Wir sagen kurz: es fließt ein elektrischer Strom. Dieser wird in seiner Höhe begrenzt durch den Widerstand in der Leitung und er führt dazu, dass die LED Licht aussendet.















Abb. 1.6: Elektronenfluß in einem LED Stromkreis; die Diode ist in Durchgangsrichtung gepolt.













Abb. 1.7: Schaltskizze für eine in Durchlaßrichtung betrieben LED mit Vorwiderstand. Eingetragen ist die technische Stromrichtung.

Abbildung 1.7 zeigt die zu Abbildung 1.6 entsprechende Schaltskizze. Der eingezeichnete Stromverlauf zeigt vom Plus- zum Minuspol (technische Stromrichtung). Wenn man zukünftig vom Stromverlauf spricht, sollte deutlich gemacht werden, welche Grundlage (technische oder physikalische Stromrichtung) man gewählt hat. Üblich ist die Angabe der technischen Stromrichtung, die wir auch in unseren Lektionen beibehalten werden, wenn nicht ausdrücklich etwas anderes gesagt wird.



6 - Das Steckbrett



Eine Schaltung mit Hilfe eines Steckbretts aufzubauen ist einfach. Der erste Versuch hat hoffentlich geklappt. Die LED und der Widerstand wurden jeweils in bestimmte Löcher auf dem Steckbrett gesteckt und die schwarzen Steckleisten links und oben am Steckbrett tragen bestimmte Bezeich-nungen, auf die wir jetzt noch etwas näher eingehen wollen.

Für den Aufbau eines Schaltkreises benutzen wir ein weißes Steckbrett mit schwarzen Buchsenleisten, die oben und links angebracht sind (Abb. 1.8). Die obere Buchsenleiste (beschriftet mit: Vdd (Plus) oder Vin und Vss (Minus)) ist die Anschlussleiste für die Spannungsversorgung, während die Anschlüsse der linken Buchsenleiste (beschriftet mit: P0, P1 ... P15) mit den Eingabe/Ausgabe Pins der BASIC Stamp verbunden sind. Mit Hilfe des weißen Steckbretts kann schnell und sicher ein lötfreier Schaltungsaufbau realisiert werden.

















Abb. 1.8 Steckbrett

Spannungsversorgung (schwarze Buchsenleiste oben), Ein-/ Ausgabepin (schwarze Buchsenleiste links) und weißes Steckbrett für lötfreien Schaltungsaufbau. Jeweils 5 in nebeneinanderliegende Stecklöcher sind elektrisch miteinander verbunden.

  • Ein-/ Ausgabepins bezeichnen wir kürzer mit I/O Pin. I steht für Input, O für Output.
  • Erst wenn ein Schaltungsaufbau auf dem Steckbrett mit einem oder mehreren I/O Pins verbunden ist, kann über ein Programm die BASIC Stamp Einfluss auf die Schaltung nehmen, indem es zum Beispiel auf ein Eingangssignal wartet (input) oder indem es ein Signal nach draußen sendet (output).
  • Auf diese Weise kann eine LED über ein Programm mit Hilfe der BASIC Stamp ein- und ausgeschaltet werden oder es kann abgefragt werden, ob ein Taster gedrückt wurde oder nicht.



In jeder Reihe befinden sich auf dem Steckbrett insgesamt 10 Stecklöcher; jeweils 5 auf der linken und 5 auf der rechten Seite. Getrennt sind sie durch eine breite Schneise. Die jeweils 5 Löcher auf einer Seite sind miteinander elektrisch verbunden. Insgesamt gibt es damit 17 Reihen zu jeweils 2 mal 5 Stecklöchern. In Abbildung 2.4 sind die miteinander elektrisch verbundenen Löcher durch schwarze Balken verbunden.



Eine LED mit der BASIC-Stamp ein- und ausschalten

In Aufgabe 2.1 haben wir gesehen, dass sich eine LED durch unterschiedliches Verkabeln ein- und ausschalten lässt. Dazu musste die Verbindung zwischen LED und der Spannungsversorgung jeweils neu gesteckt werden.

In der folgenden Schaltung übergeben wir das mechanische Umstecken des Drahtes an die BASIC-Stamp. Sie soll elektronisch dafür sorgen, dass die LED ein- und ausgeschaltet wird und uns entlasten, jedesmal einen oder mehrere Drähte umstecken zu müssen. Wie das geht, wird in der folgenden Schaltung gezeigt.





7 - Eine LED blinkt im Sekundentakt

Material

1x BASIC Stamp Board of Education

1x 9V Batterieblock

1x LED

1x 470 Ohm Widerstand (gelb, violett, braun)

1x micro-USB Verbindungskabel
Aufgabe

Baue die Schaltung nach Abbildung 1.9 auf und gib das Programm LED_01.bs2 ein. Überprüfe, ob die LED im Sekundentakt aufleuchtet.

Erhöhe die Blinkfrequenz so lange, bis das Ein- und Ausschalten mit bloßem Auge nicht mehr wahrgenommen wird. Wann ist das der Fall? Notiere deine Beobachtungen.

Schaltskizze und Schaltungsaufbau































Abb. 1.9:  Aufbau auf dem Steckbrett  Courtesy of Parallax Inc.









Abb. 1.10: Schaltskizze für eine LED, die mit dem Ausgangsport P14 der BASIC Stamp verbunden ist.

Der in der Schaltung verbaute Widerstand von 470 Ohm (wird auch Vorwiderstand genannt) ist notwendig und darf auf keinen Fall weggelassen werden. Ohne ihn würde ein zu großer Strom durch die LED fließen und dafür sorgen, dass eine Reihe von elektronischen Bauteilen zerstört würden.

Das Programm LED_01.bs2





















Programm LED_01.bs2

Wie arbeitet das Programm LED_01.bs2?



Zeile 4

Der debug-Befehl sorgt dafür, dass der in rot markierte Text im Terminal erscheint.



Zeile 5

Hier beginnt eine sogenannte Endlosschleife DO .. LOOP. Alle Befehle zwischen diesen beiden Worten werden nacheinander und immer wieder ausgeführt; solange, bis die Energiequelle abgeschaltet wird.



In der Spalte Pseudocode wird mit einfachen Worten versucht zu erklären, was das BASIC-Programm tut.

Pseudocode PBASIC Code

Starte

   Schalte die LED an Pin 14 ein.

   Warte 500 ms.

   Schalte die LED an Pin 14 aus.

   Warte 500 ms.

Wiederhole das Ganze.

 5  DO

 6    HIGH 14

 7    PAUSE 500

 8    LOW 14

 9    PAUSE 500

10  LOOP

Was ist eine Millisekunde? Eine Millisekunde (1 ms) ist der tausendste Teil einer Sekunde. Damit entsprechen 1000 ms einer Sekunde.

Meine Ergebnisse



Ich erhöhe die Blinkfrequenz der LED dadurch, dass ich im Programm ..



_________________________________________________________________



_________________________________________________________________



_________________________________________________________________



_________________________________________________________________



Ich sehe die LED nicht mehr blinken, wenn ich folgende Veränderungen im Programm vorgenommen habe:



_________________________________________________________________



_________________________________________________________________



_________________________________________________________________





Welchen Einfluss der pause-Befehl auf das Blinkverhalten einer LED haben kann, wird mit der nächsten Schaltung untersucht. Experimentiere ein wenig damit herum und bekomme ein Gefühl für die Reaktion der LED.





8 - Eine LED flasht einmal auf

Material

1x BASIC Stamp Board of Education

1x 9V Batterieblock

1x LED

1x 470 W Widerstand (gelb, violett, braun)

1x micro-USB Kabel
Aufgabe Schreibe ein Programm flash.bs2, das eine LED einmal aufleuchten lässt.
  • Gib das Programm in den BASIC Stamp Editor ein.
  • Speicher es unter dem Namen flash.bs2 auf einem Stick ab.
  • Starte das Programm und überprüfe, ob die LED einmal kurz aufleuchtet.
  • Veränder die Pausenzeiten, indem durch die Werte erhöhst und verkleinerst. Versuche jedesmal zu erklären, warum sich die Schaltung so verhält, wie sie es dir anzeigt.



9 - Eine LED blinkt 10-mal

Material

1x BASIC Stamp Board of Education

1x 9V Batterieblock

1x LED

1x 470 W Widerstand (gelb, violett, braun)

1x micro-USB Kabel
Aufgabe Gib das Programm LED_02.bs2 in den Editor ein, starte das Programm und beobachte, wie die Schaltung reagiert. Notiere deine Beobachtungen.



Das Programm LED_02.bs2





































Programm LED_02.bs2

Meine Beobachtungen



_____________________________________________________________________



_____________________________________________________________________



_____________________________________________________________________





Wie arbeitet das Programm LED_02.bs2?



Zeile 4

Es wird eine Variable zaehler vom Typ Byte deklariert.

Was ist ein Byte? Ein Byte setzt sich aus 8 Bit zusammen. Ein Bit ist die kleinste Speichereinheit, die nur 0 oder 1 speichern kann. Ein Byte kann alle Zahlen zwischen 0 und 255 speichern. Die BASIC Stamp verfügt über vier verschiedene Variablentypen, die sich in ihren Wertebereichen unterscheiden:



Variablentyp           Wertebereich

Bit                    0 und 1

Nib                    0 bis 15

Byte                   0 bis 255

Word                   0 bis 65535

Zeile 6 ff

Die FOR…NEXT Schleife arbeitet mit einer Zählvariablen, die hier zaehler genannt wird.

Pseudocode PBASIC

Setze die Variable  zaehler auf 1

Wiederhole 10-mal

   Schreibe ins Terminal zaehler = <zaehler>

   Schalte die LED an Pin 14 ein.

   Warte eine halbe Sekunde.

   Schalte die LED an Pin 14 aus.

   Warte eine halbe Sekunde.

Erhöhe zaehler um 1

6  FOR zaehler = 1 TO 10

7     DEBUG ? zaehler

8     HIGH 14

9     PAUSE 500

10    LOW 14

11    PAUSE 500

12  NEXT

Regeln für die Festlegung von Variablennamen

  1. Es dürfen keine von PBASIC benutzten Worte genommen werden. Dies sind sogenannte reservierte Worte, von denen du einige bereits kennst: DEBUG, PAUSE, HIGH, LOW, DO und LOOP.
  2. Ein Name darf keine Leerstelle enthalten.

Alle Namen müssen mit einem Buchstaben oder Zeichen beginnen und dürfen nicht mehr als 33 Zeichen enthalten; das erste Zeichen darf keine Zahl sein.

10 - Zwei LED-Schaltkreise "gleichzeitig" ansteuern

Material

1x BASIC Stamp Board of Education

1x 9V Batterieblock

2x LED

2x 470 W Widerstand (gelb, violett, braun)

1x micro-USB Kabel
Aufgaben
  • Baue die Schaltung nach Abbildung 2.7 auf.
  • Schreibe selbst ein Programm LED_03.bs2, das beide LEDs gleich-zeitig ein- bzw. ausschaltet. Eine Hilfestellung gibt der Pseudocode.

Schaltskizze und Schaltungsaufbau

























Abb. 1.11: Schaltungsaufbau mit zwei LEDs und zwei Vorwiderständen  Courtesy of Parallax Inc.

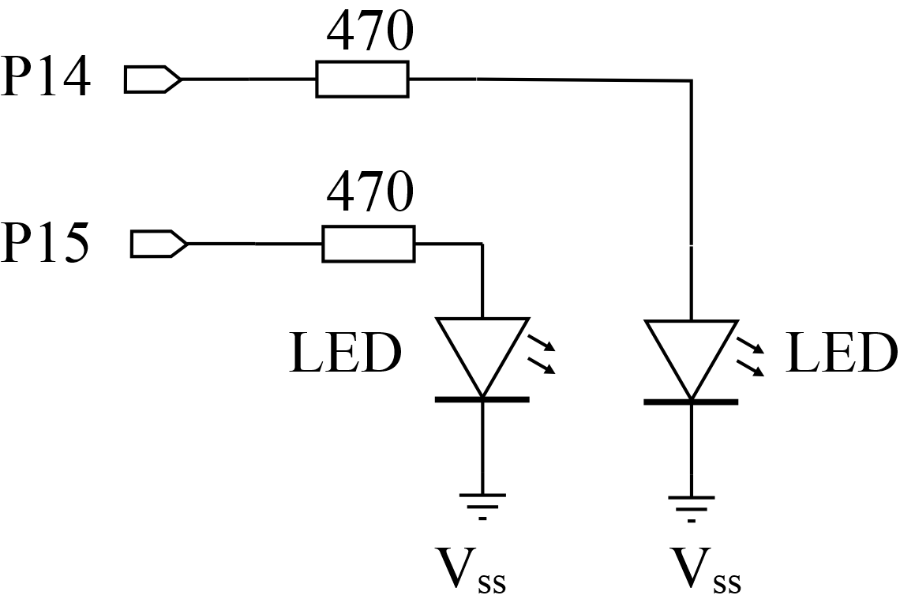

Abb, 1.12: Schaltskizze



Pseudocode

Starte mit dem Ein- und Ausschalten der LEDs

     Schalte LED1 an Pin 14 ein

     Schalte LED2 an Pin 15 ein

     Pause von 0,5 Sekunden

     Schalte LED1 an Pin 14 aus

     Schalte LED2 an Pin 15 aus

     Pause von 0,5 Sekunden

Wiederhole das Ganze



Was meinst du?

Kann man wirklich sagen, dass beide LEDs gleichzeitig ein- und ausgeschaltet werden? Gib eine Begründung deiner Meinung.



_______________________________________________________________________________



_______________________________________________________________________________



_______________________________________________________________________________



_______________________________________________________________________________



_______________________________________________________________________________





11 - Zwei LED-Schaltkreise nacheinander ansteuern

Material

1x BASIC Stamp Board of Education

1x 9V Batterieblock

2x LED

2x 470 W Widerstand (gelb, violett, braun)

1x micro-USB Kabel
Aufgaben
  • Baue die Schaltung nach Abbildung 1.11 auf.
  • Schreibe ein neues Programm LED_04.bs2, das die LEDs nacheinander ein- bzw. ausschaltet. Hilfestellung gibt der Pseudocode.

Pseudocode

Starte mit dem Ein- und Ausschalten der LEDs

     Schalte LED1 an Pin 14 ein

     Schalte LED2 an Pin 15 ein

     Pause von 0,5 Sekunden

     Schalte LED1 an Pin 14 aus

     Schalte LED2 an Pin 15 aus

     Pause von 0,5 Sekunden

Wiederhole das Ganze

Was meinst du?

Kann man wirklich sagen, dass beide LEDs gleichzeitig ein- und ausgeschaltet werden? Gib eine Begründung deiner Meinung.



_______________________________________________________________________________



_______________________________________________________________________________



_______________________________________________________________________________



_______________________________________________________________________________



_______________________________________________________________________________





12 - Eine Duo-LED ansteuern

Material

1x BASIC Stamp Board of Education

1x 9V Batterieblock

1x Duo-LED

1x 470 W Widerstand (gelb, violett, braun)

1x micro-USB Kabel
Aufgaben
  1. Baue die Schaltung nach Abbildung 2.11 auf.
  2. Schreibe ein Programm, das eine Duo-LED folgenden Zyklus in einer Endlosschleife durchlaufen lässt: rot 2s, grün 3s danach LED aus 1s. Hilfestellung gibt der Pseudocode weiter unten.



Die Duo-LED















Abb. 1.13  DUO-LED Schaltskizze (links) und Bauteilzeichnung (rechts)

Wie dem Schaltsymbol einer Duo LED zu entnehmen ist, besteht sie aus zwei Dioden, die in einem Diodenkörper untergebracht sind. Abbildung 2.10 zeigt, wie die Spannungsversorgung anzulegen ist, damit die LED rot aufleuchtet. Vertauscht man die Polung, leuchtet sie grün auf. Wie bei den anderen LEDs gilt auch hier, werden beide Anschlüsse eines Schaltkreises mit Vss oder Vdd verbunden, leuchtet die LED nicht.













Abb. 1.14  Die DUO-LED leuchtet grün, rot oder gar nicht.



Schaltungsaufbau



























Abb. 1.15  Aufbau auf dem Steckbrett  Courtesy of Parallax Inc.















Abb. 1.16  Schaltskizze



Pseudocode



Starte mit dem Ansteuern der LED.

     Setze Pin 14 der LED auf 1

     Setze Pin 15 der LED auf 0 (Durchlassrichtung für rote LED)

     Pause von 2 Sekunden

     Setze Pin 14 der LED auf 0

     Setze Pin 15 der LED auf 1 (Durchlassrichtung für grüne LED)

     Pause von 5 Sekunden

     Setze Pin 15 der LED auf 0 (beide LED in Sperrichtung)

Wiederhole das Ganze





13 - Countdown

Material

1x BASIC Stamp Board of Education

1x 9V Batterieblock

1x Duo-LED, 1x gelbe LED

2x 470 W Widerstand (gelb, violett, braun)

1x micro-USB Kabel
Aufgaben

Stelle mit einer gelben LED und einer DUO LED eine Schaltung her, die einen Countdown von 10 Sekunden ausführt. Die DUO LED soll die ersten drei Sekunden rot aufleuchten. Danach schaltet sie auf grün um. Sobald die DUO LED auf grün umschaltet, geht die gelbe LED über einen Zeitraum von 10 Sekunden einmal pro Sekunde an und aus (Countdown läuft). Am Ende des Countdown – nach 10 Sekunden – schaltet die DUO LED auf rot zurück. Speicher das fertige Programm unter dem Namen countdown.bs2.

Anschlussbelegungen:

DUO-LED an P14 und P15

Gelbe LED an P10



Pseudocode



Starte mit dem Ansteuern der LEDs.

     Setze Pin 14 der DUO-LED auf 1

     Setze Pin 15 der DUO-LED auf 0

     Pause von 3 Sekunden

     Setze Pin 14 der DUO-LED auf 0

     Setze Pin 15 der DUO-LED auf 1

     Wiederhole 10 mal

            Setze Pin 10 der LED gelb auf 1

           Pause von 0,5 Sekunden

           Setze Pin 10 der LED gelb auf 0

           Pause von 0,5 Sekunden

    Setze Pin 14 der DUO-LED auf 1

    Setze Pin 15 der DUO-LED auf 0

Wiederhole das Ganze





Kurzvortrag 1

Die Leuchtdiode (LED): Aufbau, Material, Bauformen, Anschlussbelegung, Stromverbrauch, ..., Einsatzgebiete.

Kommentar schreiben

Kommentare

  • olaf (Sonntag, 10. Dezember 2017 08:35)

    wow...die mit Abstand beste Site, die ich bisher zu diesem Thema gesehen habe :-))
    Vielen Dank dafür. Hilft super beim Erklären!!

  • David Eisenblätter (Sonntag, 11. Februar 2018 13:38)

    Sehr schön erklärt, und zufällig heute, wo ich nochmal nach einer detailierten Gedankenstütze diesbezüglich gesucht habe!

    Vielen vielen Dank!

    David.

Bitte geben Sie den Code ein
* Pflichtfelder
Druckversion Druckversion | Sitemap
© Reinhard Rahner - Gettorf
